一、項目概況：

該項目為大型高速服務區采暖項目，位于河北省張家口市，占地面積4800m2，大廳舉架5.5米，鋼筋混凝土結構，采暖要求白天供暖溫度在15℃± 2℃，晚上可低溫運行，保證溫度在8℃±2℃。結合實際情況，設計2臺霖鼎240kwLD-DC-240 工業電磁采暖鍋爐+30t 蓄熱水箱提供采暖和生活熱水熱源，電磁采暖鍋爐與原暖氣片連接供暖。

二、設計要求：

1、考慮本項目的特殊環境地理位置、采用暖氣片供暖，保溫狀況良好。本地區最低氣溫估計可能會下降至-25℃，采暖要求白天供暖溫度在15℃± 2℃，晚上可低溫運行，保證溫度在8℃±2℃?，F(xiàn)根據實際情況，霖鼎工程師對項目作出特定設計。

2、為了更好的節約能耗，本項目設計采用峰谷電蓄能供暖。

3、根據我國北方地區電磁采暖鍋爐設計原則，1kw 供暖 10m2 的要求，本工程建筑面積 約 4800m2，故選用 240kw 的電磁采暖鍋爐 2 臺。共 480kw。

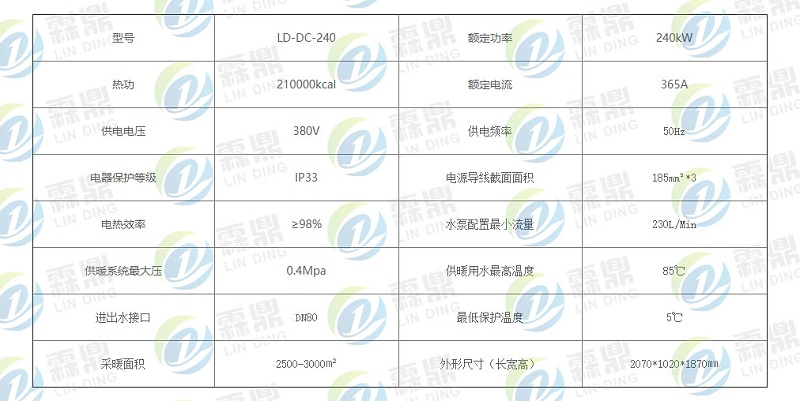

如下為霖鼎240kw電磁采暖爐參數表：

三、供電設備的設計

1、電流電柜設計計算及電纜選用。由于采用 2 臺 240kw 的電磁采暖鍋爐，故選用 3*185mm2+95mm2的銅電纜 2 根。

2、低壓配電柜的設計

根據電流電纜的計算，低壓配電柜選用的總開關為 1250A，兩路電磁采暖鍋爐輸出空開各為 500A，水泵輸出空開為 50A，電壓表的量程為 450V，電流表的量程為 1000A。

四、蓄熱水箱設計

為充分利用 22:00--6:00 時間段谷電（電價為峰電的一半），本工程采用蓄熱方式供暖。

因?yàn)楝F(xiàn)有鍋爐房面積限定，最大能制作 30T 的蓄熱水箱，故蓄熱水箱的容積為 30T。

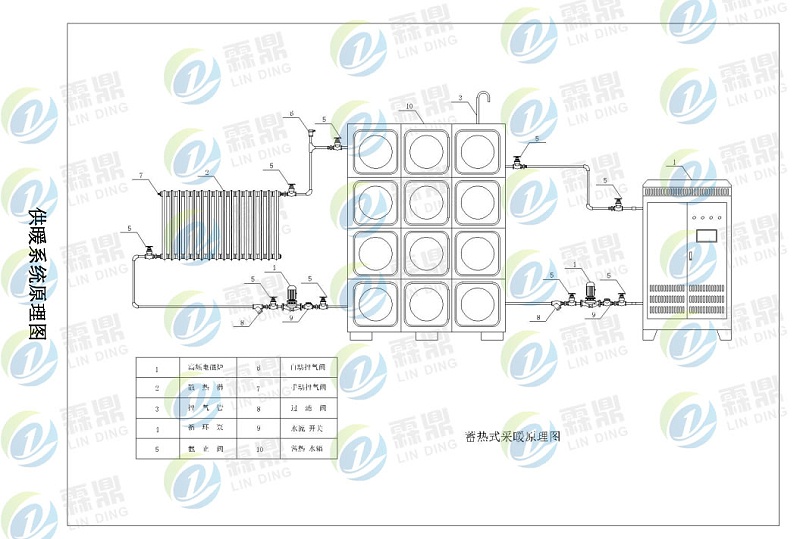

霖鼎電磁采暖系統設計原理圖：

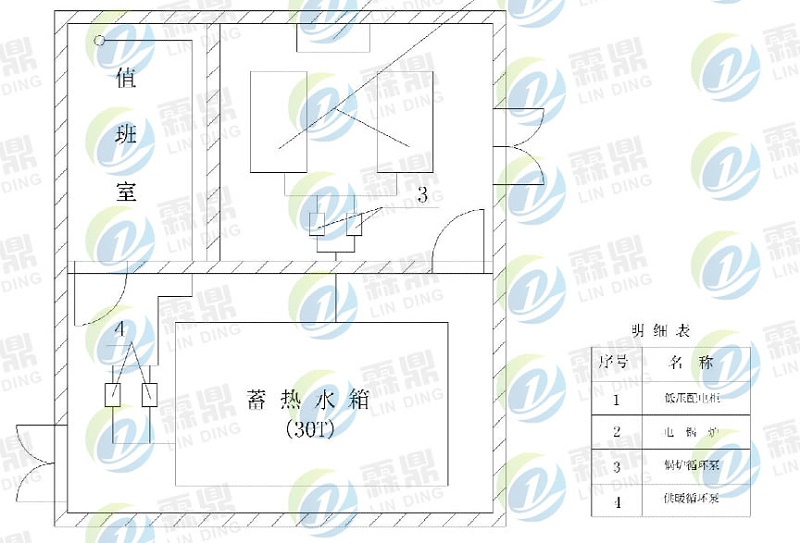

霖鼎電磁采暖系統設計示例圖：

五、霖鼎電磁鍋爐產品的優勢：

1、軟啟動軟關閉，無運行噪音，無觸點功率元器件，無火花無啟動沖擊電流，整個運行過程安靜無電路噪音，熱損失少熱效高。熱效率可達98%以上，比傳統電鍋爐加熱方式節能35%以上。

2、采用目前國內先進的電磁感應加熱技術，應用變頻電磁感應加熱原理，屬于非接觸式加熱，真正的水電分離，永不漏電，安全可靠。從根本上避免了因燃煤、天然氣、煤氣、燃油釋放一氧化碳而導致的中毒和電熱棒漏電等不安全因素。

3、內置軍工特種磁感應加熱體內膽，具有高抗氧化性、耐高溫性，系統循環水經磁感應加熱體加熱磁化后，長期不結水垢，不會因?yàn)榻Y(jié)垢影響發熱，造成電能浪費，使用壽命可達20年。不像電阻式采暖鍋爐因水質問題容易產生結垢，年年維修，更換加熱棒而增加費用。

4、使用方便，可連接到現有的供暖系統上，兼容所有水供暖系統。節省空間，安裝便捷，無值守運行，無人工費用。廣泛應用于4s店、工廠、學校、農村信用社賓館、醫院、供熱及洗浴熱水工程。
